BLE系列

BLE系列 開式 立式 （壓力范圍20~250KN）



產品圖片：



機械特性：
１、機體開式結構，采用矩形導軌和絲缸調節升降，剛性好、強度大。     ２、鑄件消除內應力后，在大型設備上一次性加工出基準面及T形槽。
３、工作臺和上模固定板采用雙Ｔ形槽安裝固定模具，方便穩妥和可靠。 ４、上模板導柱結構，具有導向、防轉、行程調節和彈簧復位四項功能。
５、采用液壓增力氣缸驅動，在總行程的任何位置都可以加壓工作。         ６、氣缸的行程自適應、輸出壓力及運行速度可以調節，方便快捷。
７、電控系統可以設定工作周期和保壓時間，設定并記錄工作次數。          8、BLE系列是在FLE系列臺式氣液增力壓力機基礎上，增加底座形成。

模具安裝：上模固定板的雙Ｔ形槽成60°，用壓板或螺栓固定上模，或采用模柄插入卡頭安裝。具體分為A、B、C、D、E五種類型，請見下圖。


A型
B型
C型
D型
E型



A型－主軸帶卡頭安裝，不防轉，無總行程調節機構。適用于壓頭重量較輕（3KG以下）不需要防轉，不需要總行程調節的情況。
B型－主軸帶卡頭和雙導柱防轉機構，無總行程調節機構。適用于壓頭重量較輕（3KG以下）并且需要防轉，但不需要總行程調節的情況。
C型－主軸帶卡頭、雙導柱防轉機構及總行程調節機構。適用于壓頭重量較重（3KG以上），采用卡頭和模柄安裝的情況。
D型－無卡頭帶上模板、雙導柱防轉機構及總行程調節機構。適用于上模板安裝，對導向精度和剛性的要求相對較低的情況。
E型－無卡頭帶上模板、四導柱防轉機構及總行程調節機構。適用于上模板安裝，對導向精度和剛性的要求相對較高的情況。



下模安裝：工作臺面的雙Ｔ形槽成60°角度，下模采用壓板或螺栓固定在臺面上。
產品用途：適合于五金、電子、電器、汽車、機械、鐘表、儀器等眾多行業使用。

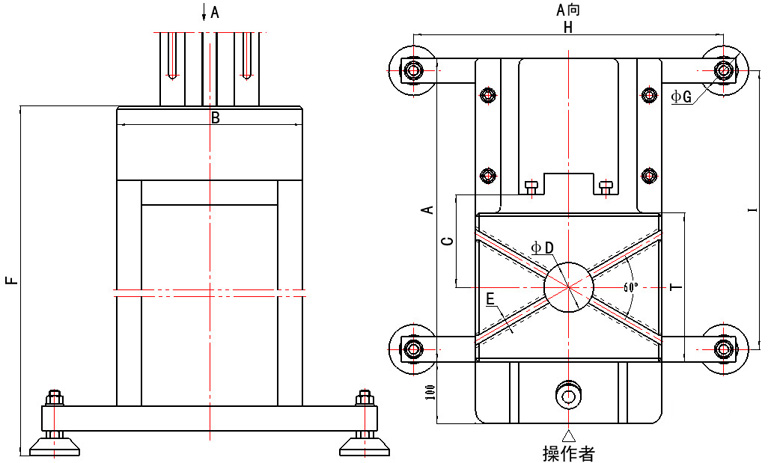

結構尺寸：




BLE系列精密氣液增力壓力機輸出力及臺面尺寸

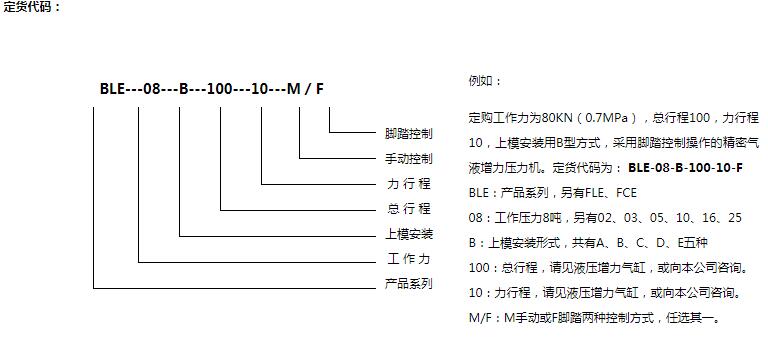

定貨型號
氣源壓力0.7MPa
A
BXT
C
D
E
F
G
H
I

　
工作力
快進力
返回力
前后尺寸
臺面尺寸
主軸跨度
臺面孔徑
T形槽寬
臺面高度
地腳
間距
間距
整機重量
　
[KN]
[KN]
[KN]
[mm]
[mm]
[mm]
[mm]
[mm]
[mm]
[mm]
[mm]
[mm]
KG
BLE-02-*-*-*-M/F
20
1.6
1.1
490
300X240
150
Φ80
12
800
Φ80
500
450
250
BLE-03-*-*-*-M/F
30
1.6
1.1
490
300X240
150
Φ80
12
800
Φ80
500
450
260
BLE-05-*-*-*-M/F
50
1.6
1.1
490
300X240
150
Φ80
12
800
Φ80
500
450
270
BLE-08-*-*-*-M/F
80
3.5
2.3
530
340X260
160
Φ90
12
800
Φ80
540
490
330
BLE-10-*-*-*-M/F
100
5.4
4
600
400X300
180
Φ90
12
800
Φ80
600
560
400
BLE-16-*-*-*-M/F
160
5.4
4
600
400X300
180
Φ90
12
800
Φ80
600
560
420
BLE-25-*-*-*-M/F
250
8.5
6.6
680
440X340
200
Φ100
12
800
Φ80
640
640
480
壓力機行程的更多選擇，請參照相應系列的液壓增力氣缸

BLE系列精密氣液增力壓力機結構尺寸

　 　 　 BLE-02 BLE-03 BLE-05 BLE-08 BLE-10 BLE-16 BLE-25
A型
 安裝孔徑
[mm]
 φ16X30 φ16X30 φ16X30 φ20X40 φ30X50 φ30X50 φ40X60
閉合高度
[mm]
 0-310 0-310 0-310 0-385 0-420 0-420 0-485
B型
 安裝孔徑
[mm]
 φ16X30 φ16X30 φ16X30 φ20X40 φ30X50 φ30X50 φ40X60
閉合高度
[mm]
 0-290 0-290 0-290 0-365 0-390 0-390 0-470
C型
 安裝孔徑
[mm]
 φ16X30 φ16X30 φ16X30 φ20X40 φ30X50 φ30X50 φ40X60
閉合高度
[mm]
 0-260 0-260 0-260 0-320 0-340 0-340 0-400
D型
 上模板尺寸
[mm]
 260X200 260X200 260X200 300X220 340X240 340X240 380X280
T型槽夾角

 60° 60° 60° 60° 60° 60° 60°
T型槽寬度
[mm]
 12 12 12 12 12 12 12
閉合高度
[mm]
 0-300 0-300 0-300 0-370 0-400 0-400 0-470
E型
 上模板尺寸
[mm]
 260X200 260X200 260X200 300X220 340X240 340X240 380X280
T型槽夾角

 90° 90° 90° 90° 90° 90° 90°
T型槽寬度
[mm]
 12 12 12 12 12 12 12
閉合高度
[mm]
 0-300 0-300 0-300 0-370 0-400 0-400 0-470
閉合高度可以按照用戶特殊要求加大

BLE系列精密氣液增力壓力機的工作頻率和耗氣量，與FCE系列同規格相同。

可選附件：

 １、 壓力傳感器及顯示系統。

 2、 光幕安全防護系統。
